台湾宸定科技SIMPower PF-60-200 多功能USB HUB 集线器 电源 带45W PD协议供电 USB3.0 1080P HDMI输出 扩展坞

已售出: 1

¥45

不光是个45W的PD电源,还能扩展出一个C口两个A口和一个1080P的HDMI口,台湾出品的东西,做工还是说的过去,下拉有拆解的,有喜欢的可以捎个。

库存 435 件

货位: 白色SIMPower带电源线数据线HUB扩展 分类: , , ,

收库存回来的,全新到货,几年前有这个思路还是很超前的,台湾宸定科技出品的SIMPower PF-60-200 多功能USB HUB HDMI扩展坞 45W PD协议供电源,原配1.5米长8字电源线做工也是大牌,后配78厘米双C线是JAE  USB3.1 Type-C (Gen2/10G) 6T8705的高速线,这样收到就可以做为一个简易的扩展用的同时还可以给设备供电,如一边给iPhone 15 16 17 18、安卓C口手机、笔记本电脑充电的时候,还可以扩展出来两个USB口和一个C口,还可以通过HDMI口输出1080P 60Hz来凑合一下接一下大屏,体积8.1 x 6.4 x 3厘米,卖个45W PD电源的价。

【CES 2019 台灣新創團隊】 SIMPower 獨家電源和訊號整合技術,一顆搞定筆電周邊!https://today.line.me/tw/v2/article/OjGP6G

下面是官网找的介绍,可以参考一下:

Hyport PF-60-200 复合式电源集线器:
可成为各大厂牌笔记型电脑的笔电适配器:透过Type C接头, 对支援Type C PD之各大厂牌笔记型电脑进行充电。
具有USB3.1 Type A讯号扩增功能:可透过USB Type A接口同时让一个到多个3C电脑周边产品能够与笔记型电脑进行资料传输。
智慧侦测所需电压:支援最新技术 USB Type C, 可双向供电, 可以供电给所有的周边商品, 也可以回流供电给笔电。支援可变动电压: 从5V, 9V, 12V, 19V, 20V, 皆可智慧侦测, 提供您所需的电压。
具有HDMI萤幕扩增功能:不管是支援Displayport的手机还是笔电, 都可以透过Type C接口进行萤幕扩增, 将画面同步投影在高画质大萤幕TV或投影机上, 体验家庭高清影院, 为生活添加更多精彩。
电源转换率91%, 节能省电
五大保护, 加倍安心

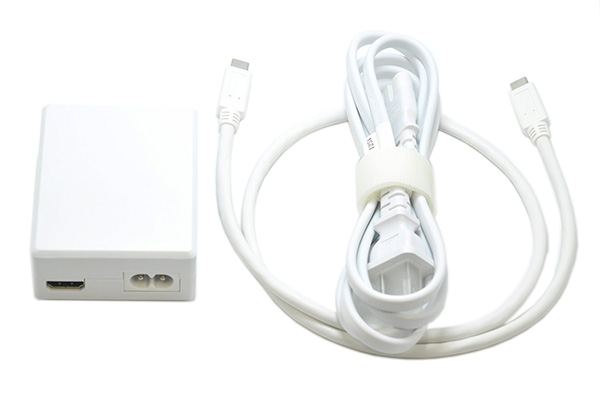

收到就是这一堆,带1.5米8字电源线带78厘米双C高速线,重351.5克。

收到就是如下图这么多小配件,最左边是SIMPower PF-60-200 多功能USB HUB,中间是1.5米的8字电源线,右边是JAE  USB3.1 Type-C (Gen2/10G) 6T8705的高速线

全去掉外面的简易包装后,实物如下图。

1.5米的8字电源线,和JAE  USB3.1 Type-C (Gen2/10G) 6T8705的高速线实物如下图。

1.5米的8字电源线和 SIMPower PF-60-200 多功能USB HUB实物如下图。

1.5米的白色8字电源线细节如下图,永力出品 YUNG-LI YC-18 10A125V 2根0.824mm²的纯铜内芯。

电源输入口这端左边有个HDMI输出口,小熊实测只支持1080P 60Hz HDMI 1.4的标准。

另一面有两个USB 3.0的扩展口。

侧面有两个USB-C的接口,右边那个是45W的PD协议供电,可以接电脑或手机。

背面标签实物如下图,SIMPower  宸定科技股份有限公司 型号:PF-60-200 多功能USB转接电源供应器,看下面参数,可以看出,除了接电脑那个USB-C口是45W,另外三个口全是单口7.5W,三口最多15W的功率总输出,另外三口是一个带供电的USB HUB 注意。AC Inlet: Upstream USB Type C
Down stream USB type A, USB type C
AC inlet :100VAC-240VAC AC Power Cord 152.4(cm)
Upstream USB type C PD 5V, 9V, 12V, 15V, 20V Maximum 45W
HDMI:HDMI 1.4b
Down stream USB type A:5Gbps Super-Speed BC1.2 DCP/SDP mode
Down stream USB type C:5Gbps Super-Speed

习惯性拆解吧,外壳超声波焊接的。

上下全是金属壳的屏蔽。

去掉上面的金属屏蔽壳后实物如下图。

里面的黑色绝缘取下后,电源主板实物如下图。

电源主板侧面实物如下图。

电源主板背面实物如下图。

电源的角落有个SIMPower的标志,型号为PF-60-200 输入支持100-240V 输出写了支持5V4.5A 5-20V/3A

PD电源小板的细节图。

侧小板暴力搞下来,看一下电源板的做工。

PD电源小板背面实物如下图。

电源板做工还是很精密的,很小的空间塞了好多东西。

侧面看一下。

把上面的散热片的电容撬开后,看一下下面的主芯片。

USB HUB集线器芯片用的是GL3523是一款低功耗,可配置的4端口USB 3.1 Gen 1集线器控制器,支持USB 3.1 Gen 1、USB 2.0和USB 1.1连接。HDMI芯片用的是CH7525A-BF 老东西了。

拆完了,内部做工好不好,大家说了算,是不是好东西,我们拆开看,懂行的你看一眼就清楚,在别家全是美图的情况下,小熊还是坚持自己拍图和拆解来体现产品的实物,通过图片向您表达这个产品的细节,希望你通过小熊的商品介绍中的图片来方便的了解这个商品,买到自己喜欢的宝贝,因小熊大多卖的是库存产品,只是一个货物的搬运工,难免会出现质量或成色方面的问题,收到货有问题可以直接联系小熊,小熊会马上给你解决。

重量 355 g
尺寸 81 × 64 × 30 cm
